CARACTERISTICAS GENERALES
APLICACIONES: Están especialmente
diseñadas para ser usadas en una amplia serie de aplicaciones
industriales, tales como vapor, pinturas, productos químicos
y alimenticios.
El PTFE (politetraflúor etileno) es un material resistente
a una gran variedad de agentes químicos y solamente es atacado
por alcalinos tal como el sodio, potasio y los alógenos como
el flúor y el gas clorotrifúor. Posee un amplísimo
rango de temperaturas, gran resistencia a la humedad
PROTECCION EXTERIOR: Malla trenzada de acero inoxidable.
TERMINALES: Prensados de nuestra fabricación,
en diferentes variantes tales como acoples rápidos de serie
o especiales, bridas, uniones dobles danesas, DIN, hembras giratorias
o machos fijos con roscas bspt, npt, métrica o especiales,
en acero inoxidable 304 o 316, acero inoxidable embujado en
PTFE,
bronce, etc. Desarrolamos también terminales especiales de
acuerdo a la necesidad del cliente o bajo plano

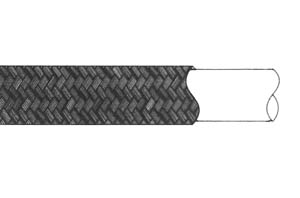

MT200
Tubo interior: De PTFE liso fabricado por extrusión
Rango de temperaturas: -73ºC a 260ºC

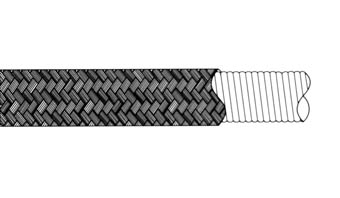

MT210 - MT211
Usos especiales: Para todas aquellas aplicaciones
donde se requiera una gran flexibilidad.Tubo interior:
MT210: De PTFE puro, blanco, corrugado,
no conductivo
MT211: De PTFE impregnado con negro de humo,
corrugado, conductivo.
Rango de temperaturas: -54 ºC hasta 200ºC
CACTERISTICAS TECNICAS MANGUERA MT200
Código |
DN [pulg] |
Di [mm] |
De [mm] |
Rc
[mm] |
P
T [bar] |
P
R [bar] |
Peso [kg] |
MT200-05 |
3/16 |
4.74 |
7.92 |
50 |
310 |
843 |
0.114 |
MT200-06 |
1/4 |
6.35 |
9.52 |
76 |
210 |
843 |
0.145 |
MT200-08 |
5/16 |
7.92 |
11.30 |
101 |
175 |
703 |
0.163 |
MT200-10 |
3/8 |
9.52 |
13 |
114 |
158 |
632 |
0.184 |
MT200-12 |
1/2 |
12.70 |
16.50 |
165 |
105 |
421 |
0.229 |
MT200-16 |
5/8 |
15.87 |
19 |
195 |
87 |
337 |
0.252 |
MT200-19 |
3/4 |
15.87 |
22 |
208 |
77 |
309 |
0.294 |
MT200-22 |
7/8 |
22.22 |
26 |
228 |
70 |
281 |
0.406 |
MT200-25 |
1 |
25.40 |
29 |
254 |
63 |
253 |
0.453 |
DN : Diámetro interior nominal en pulgadas
Di : Diámetro interior
De : Diámetro exterior aproximado
Rc : Radio de curvatura aproximada
PT : Presión de trabajo
PR : Presión de rotura
CACTERISTICAS TECNICAS MANGUERA MT210-211
Código
mang-PTFE liso |
Código
mang-PTFE corrugado |
DN [pulg] |
Di [mm] |
De [mm] |
Rc
[mm] |
P
T [bar] |
P
R [bar] |
Peso [kg] |
MT210-10 |
MT211-10 |
3/8 |
9.52 |
15 |
25 |
70 |
632 |
0.20 |
MT210-12 |
MT211-12 |
1/2 |
12.70 |
19 |
38 |
70 |
421 |
0.40 |
MT210-16 |
MT211-16 |
5/8 |
15.87 |
23 |
50 |
70 |
337 |
0.48 |
MT210-19 |
MT211-19 |
3/4 |
15.87 |
27 |
63 |
70 |
309 |
0.50 |
MT210-25 |
MT211-25 |
1 |
25.4 |
34 |
76 |
70 |
253 |
0.60 |
MT210-32 |
MT211-32 |
1
1/4 |
31.75 |
40 |
88 |
70 |
0.75 |
|
MT210-38 |
MT211-38 |
1
1/2 |
38.10 |
46 |
114 |
52 |
1 |
|
MT210-50 |
MT211-50 |
2 |
50.80 |
59 |
133 |
35 |
1.10 |
DN
: Diámetro interior nominal en pulgadas
Di : Diámetro interior
De : Diámetro exterior aproximado
Rc : Radio de curvatura aproximada
PT : Presión de trabajo
PR : Presión de rotura
